Как подтвердить совместимость трака VOGELE 2360892 для асфальтоукладчиков 1600/1900 перед заказом
Опубликовано: 10.09.2026
Запчасти для дорожно-строительной техники редко допускают вольности в подборе. Ошибка в заказе ходовой части означает минимум неделю простоя машины на объекте, потерю контракта и расходы на обратную логистику. С гусеничными траками ситуация осложняется тем, что один и тот же артикул может иметь несколько модификаций, а визуальный осмотр изношенной детали не всегда дает объективную картину. Запчасть с заводским номером VOGELE 2360892 предназначена для популярных моделей асфальтоукладчиков 1600 и 1900, но слепо доверять каталогу недостаточно. Требуется четкая верификация параметров. По признакам износа ходовой и обязательным замерам перед покупкой смотрите исходный материал.
Что скрывается за артикулом 2360892
Заводской номер 2360892 закреплен за конкретным типом гусеничного трака — сборной металлической конструкцией с резиновыми башмаками, которая обеспечивает машине необходимое тяговое усилие и низкое удельное давление на грунт. Асфальтоукладчики серий 1600 и 1900 работают в схожих условиях, однако их ходовые тележки имеют конструктивные отличия.
Оригинальный трак представляет собой замкнутую цепь, состоящую из звеньев, соединенных пальцами и втулками. На каждое звено установлен резиновый башмак. Артикул 2360892 регламентирует строго определенные геометрические и массовые характеристики этой сборки. Проблема в том, что каталоги часто не учитывают переходные модели или специсполнения машин для конкретных регионов.
Вывод: артикул — это отправная точка, а не гарантия совпадения. Номер подтверждает, что деталь создавалась для этого семейства машин, но реальная совместимость зависит от физического соответствия трака звездочке и раме конкретного экземпляра.
Ключевые параметры гусеничного трака
Чтобы избежать ошибки, нужно сверить четыре базовых параметра ходовой части. Отклонение даже в одном из них делает установку невозможной или приводит к ускоренному износу.
Шаг цепи
Шаг — это расстояние между центрами соседних пальцев (или втулок) в растянутом состоянии. Это самый критичный параметр. Если шаг трака не совпадает с шагом ведущей звездочки укладчика, цепь не сядет на зубья. Результат: мгновенный срыв цепи при нагрузке или фрезерование зубьев звезды.
Количество звеньев (башмаков)
Трак должен иметь строго определенное количество звеньев для правильного натяжения. Если цепь короче, ее невозможно свести на звездочку и натяжной ролик. Если длиннее — натяжной механизм не выберет слабину, цепь будет провисать и спадывать с направляющих.
Ширина резинового башмака
Для асфальтоукладчиков ширина башмака определяет площадь опоры и устойчивость машины. Башмак должен помещаться в габариты ходовой тележки без трения о раму или защитные кожухи.
Диаметр отверстий под пальцы и втулки
Посадочные размеры должны обеспечивать плотную прессовую посадку или штатный зазор в зависимости от конструкции соединения. Развернутые втулки на изношенном траке часто дают иллюзию увеличенного диаметра, что сбивает с толку при замерах штангенциркулем.
Алгоритм подтверждения совместимости перед заказом
Надежный путь — объединить документальные данные с физическими замерами. Процедура состоит из нескольких обязательных шагов.
Шаг 1. Декодировка серийного номера укладчика
У машин VOGELE серийный номер (VIN) содержит зашифрованную информацию о годе выпуска, заводе сборки и конкретной ревизии узлов. Серийник выбит на табличке кабины или рамы. По серийному номеру и каталогу можно уточнить заводскую комплектацию ходовой и сузить выбор подходящей детали. Две внешне одинаковые машины модели 1900, выпущенные с разницей в пять лет, могут иметь разные ревизии звездочек, а значит, и разные траки.
Шаг 2. Физический обмер старого трака
Даже если старая цепь изношена, ее базовая геометрия сохраняется. Замеры нужно проводить на ненатянутой цепи, очистив звенья от асфальтовой мастики и грунта.

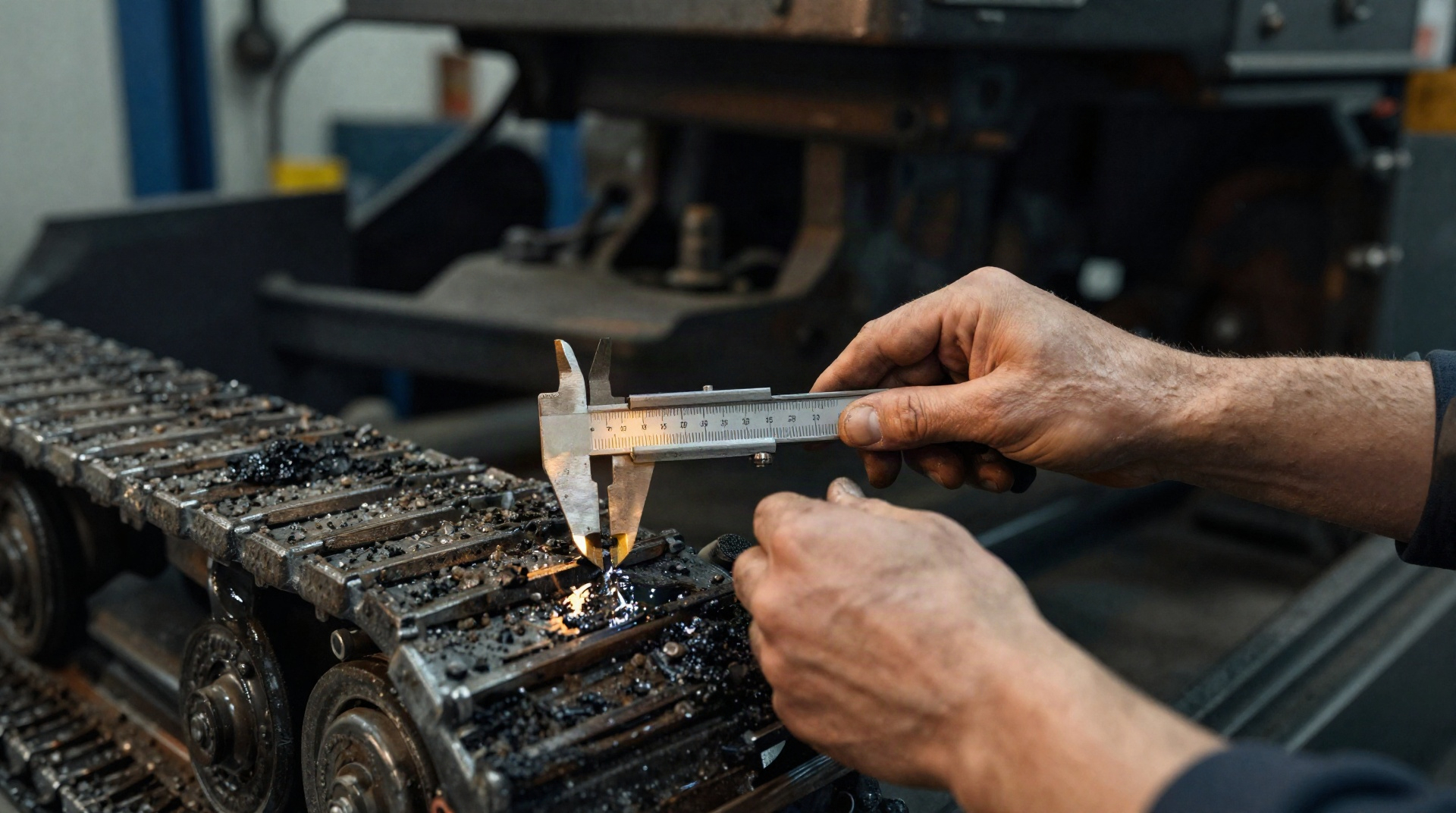

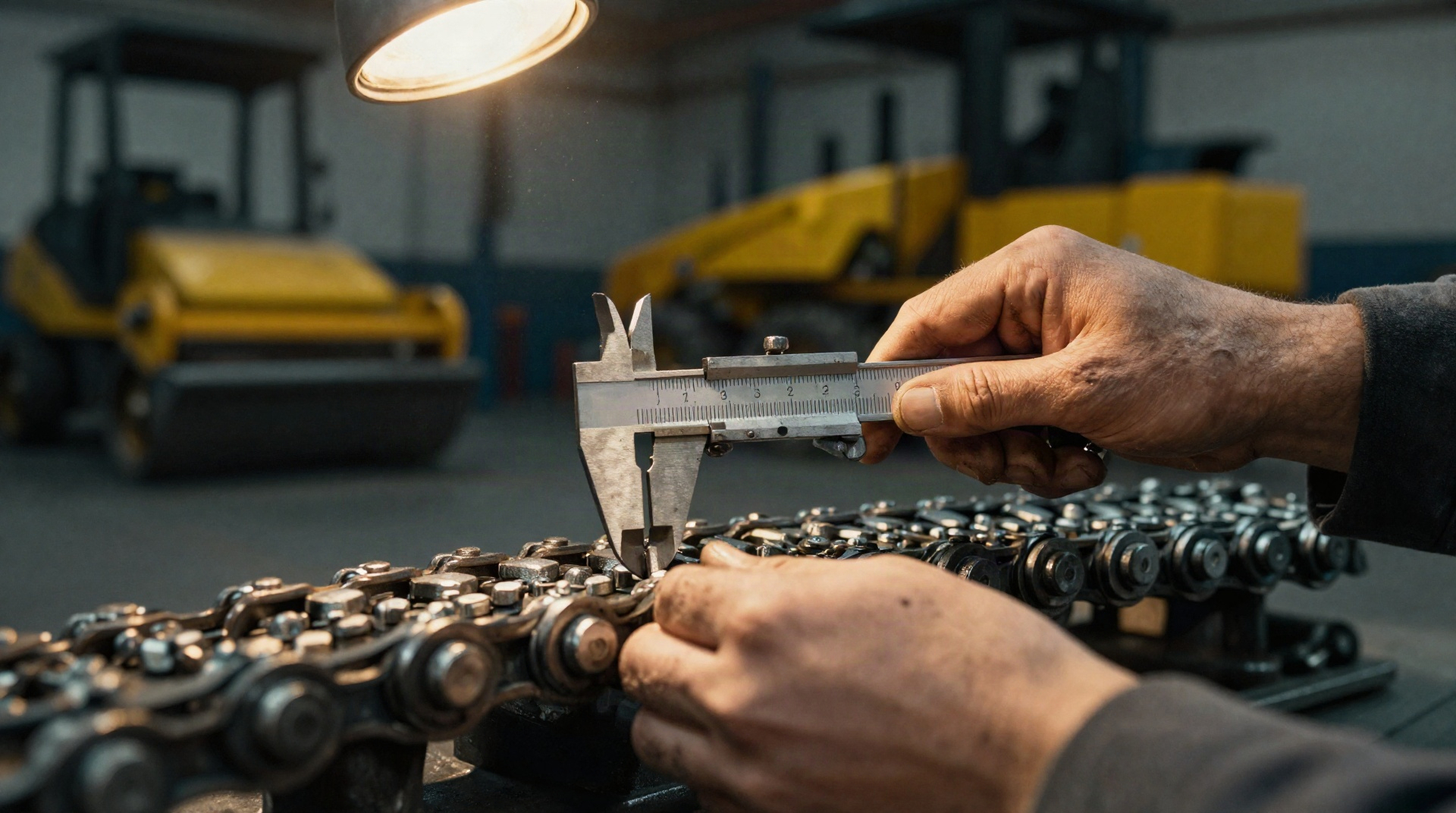

- Для проверки шага: измеряют расстояние от центра первого пальца до центра одиннадцатого (или другого удобного кратного числа), затем делят результат на количество пролетов. Это нивелирует погрешность от локального износа отдельных втулок.
- Для подсчета звеньев: цепь маркируют краской на одном башмаке и прокручивают ходовую вручную, считая прошедшие башмаки.
- Для проверки ширины: замеряют ширину самого узкого металлического звена и ширину резинового башмака по его краям.
Шаг 3. Контроль состояния ведущей звездочки
Заказывать новый трак без осмотра звездочки — грубая ошибка. Если зубья звезды имеют выработку (скушаны, истончены, приобрели крючкообразную форму), новый трак с правильным шагом все равно быстро выйдет из строя. Звездочка и трак работают как единая пара. Выработку определяют приложением нового шаблона к зубу или замером толщины зуба штангенциркулем на уровне делительной окружности.
| Параметр | Почему критичен | Как проверить |
|---|---|---|
| Шаг цепи | Несовпадение разрушает звезду | Замер дистанции между центрами втулок |
| Кол-во звеньев | Определяет возможность натяжения | Прокрутка и пересчет |
| Ширина башмака | Задает пятно контакта и габариты | Линейный замер башмака |
| Профиль зуба звезды | Влияет на ресурс нового трака | Шаблон или замер толщины зуба |
Нюансы модификаций серий 1600 и 1900
Семейства 1600 и 1900 пережили несколько поколений. Модели с индексом "-2" и "-3" отличаются не только мощностью двигателя, но и компоновкой ходовой тележки. Наиболее частая проблема при подборе трака 2360892 — путаница между стандартной и удлиненной рамой. Удлиненная версия имеет увеличенную колесную базу внутри гусеничной тележки, что требует установки трака с большим количеством звеньев. Артикул при этом может отличаться всего на одну последнюю цифру, которую легко не заметить в накладной.
Второй нюанс касается конструкции самого звена. На части машин применялись звенья с открытым пальцем (с фиксацией шплинтом), на более поздних — с закрытой втулкой (запрессованной). Смешивать эти типы в одной цепи категорически нельзя, а визуально изношенный открытый палец иногда принимают за иную конструкцию звена.
Вывод: если серийный номер укладчика говорит о переходной модели, полагаться только на каталог запчастей нельзя. Требуется обязательный замер шага и количества звеньев на стоящей на машине цепи.
Риски заказа без верификации
Заказ ходовой части по принципу "как у соседа по парку" или только по наименованию модели несет конкретные финансовые риски. Гусеничный трак для асфальтоукладчика — это габаритный и тяжелый груз (вес одной цепи измеряется сотнями килограммов).
Если деталь не подошла, покупатель сталкивается со следующими проблемами:
- Сложность возврата: тяжелая техника принимается обратно складом только после входного контроля и при условии, что деталь не имеет следов монтажа. Если цепь хотя бы раз надевали на звездочку и натягивали, на пальцах и втулках остаются следы контакта, превращающие деталь в б/у.
- Логистические расходы: доставка сборной металлоконструкции весом в полтонны в оба конца часто превышает маржу поставщика, что делает возврат экономически бессмысленным.
- Простой техники: укладчик с демонтированной ходовой полностью обездвижен. Пока идет процесс возврата и ожидания правильной детали, машина простаивает, съедая прибыль.
Практический чек-лист перед оформлением заказа
Чтобы свести вероятность ошибки к нулю, перед тем как подтвердить заказ на трак VOGELE 2360892, нужно пройти по следующим пунктам:
- Снять табличку с серийным номером асфальтоукладчика и использовать его для поиска в оригинальной документации.
- Уточнить точную модификацию машины и базу ходовой: даже близкие версии одной серии могут иметь различия, влияющие на применяемость артикула 2360892.
- Демонтировать старый трак, очистить его от грязи и замерить шаг цепи по методу усреднения (не менее чем на 10 пролетах).
- Пересчитать количество звеньев в цепи.
- Измерить ширину резинового башмака и сравнить с каталогом.
- Оценить износ ведущей звездочки: при заметной выработке профиль зубьев нужно оценить по пределам производителя; изношенная звездочка способна ускорить износ новых элементов ходовой.
- Передать поставщику не только артикул 2360892, но и полученные физические параметры старой цепи для перекрестной сверки.
Такой подход требует времени и физических усилий на демонтаж, но исключает ситуацию, когда на объект привозят деталь, которую невозможно установить. Ходовая часть асфальтоукладчика работает в предельных режимах, и любая неточность в сопряжении звездочки и цепи быстро проявится обрывом или ускоренным истиранием башмаков.
